Separatory
woda-olej

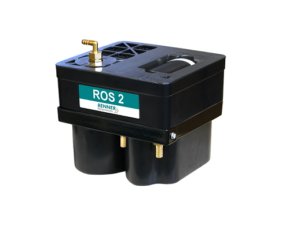

Separatory woda-olej seria RSO 3.5-60

Separatory ROS zostały zaprojektowane do oddzielania oleju z kondensatu wydzielanego z układów sprężonego powietrza. ROS przeznaczony jest do układów o wydajności do 3,5 do 60 m3/min. Użyty w separatorze polipropylen ma doskonały wpływ na olej. Przyciąga i chwyta cząsteczki oleju, jego działanie można przyrównać do magnesu. Prostota i efektywność naszej technologii są głównymi zaletami separatorów serii ROS.
Działa na wszystkie typy kondensatów, również emulgowanych. Separatory ROS mogą przyjąć kondensat ze wszystkich typów drenów – automatycznych, czasowych i pływakowych.

Zastosowanie

Do olejów mineralnych i syntetycznych. Osiągalna resztkowa zawartość oleju <10 ppm.

Model	wydajność układu sprężonego powietrza	przyłącze na wejściu	przyłącze na wyjściu	zdolność adsorbcji wkładów (maksymalna objętość oleju	waga	wymiar szerokość x głębokość x wysokość
Model	[m³/min]	[”]	[”]	[l]	[kg]	mm

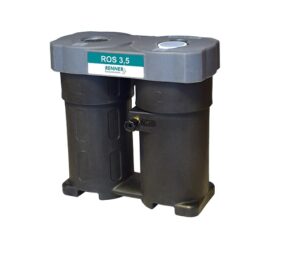

ROS 3.5	3.5	1x G½	G½	4	5	396x240x385
ROS 5	5	2x G½	G1	5	10	580x190x610
ROS 10	10	2x G½	G1	10	17	650x240x750
ROS 20	20	2x G½	G1	15	30	780x305x900
ROS 30	30	2x G½	G1	25	43	970x380x900

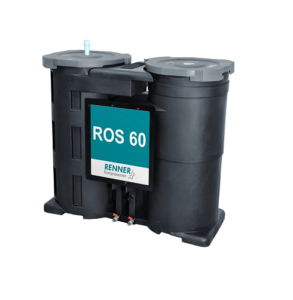

ROS 60	60	2x G½	G1	50	74	1160x480x1040

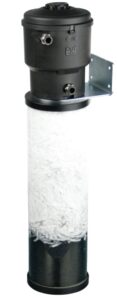

Separator woda-olej serii M

Stosowane celu oddzielenia oleju z kondensatu wykraplającego się w instalacjach sprężonego powietrza. Ze względu na budowę, możliwe jest wykonanie wymianu wkładu w ciągu 30sekund. Unikamy dzięki temu długiego przestoju i uciążliwego sprzątania. Separacja zaczyna się w komorze rozprężnej i kontynuowana jest w filtrze z węgla aktywnego w postaci kartridża. W przypadku nasączenia wkładu z węglem aktywnym w 100% można po prostu odkręcić kartridż i zastąpić go nowym. Cały zużyty wkład można zamknąć plastikową nakrętką i oddać do utylizacji podczas wizyty serwisu zgodnie z obowiązującymi przepisami.

Zastosowanie:

systemy sprężonego powietrza,
nadaje się do montażu wewnątrz sprężarki,
osuszacze sprężonego powietrza,
separatory kondensatu,
zbiorniki ciśnieniowe.

Zalety:

szybka i czysta wymiana wkładów separatora,
łatwa instalacja ze względu na kompaktową konstrukcja i niewielkie wymiary.

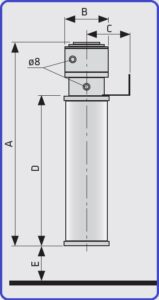

WYMIARY	M1	M2
A [mm]	483	816
B [mm]	106	106
C [mm]	80	80
D [mm]	335	670
E [mm]	50	50

model		Strefy zimnego klimatu 15°C 60%RH		Strefy klimatu umiarkowanego 25°C 60%RH		Strefy gorącego klimatu 40°C 100%RH
M 1	0,74		0,65		0,37		Maks. adsorpcja oleju[kg]
	1,23/43,05		1,08/37,80		0,62/21,90		Maks. FAD [Nm³/min]/[scfm]
	0,57		0,90		1,91		Maks. przepływ kondensatu [l/h]⁽²⁾
M 2	1,52		1,34		0,77		Maks. adsorpcja oleju [kg]
	2,54/88,90		2,23/78,05		1,28/45,2		Maks. FAD [Nm³/min]/[scfm]
	1,19		1,87		3,96		Maks. przepływ kondensatu [l/h]⁽²⁾

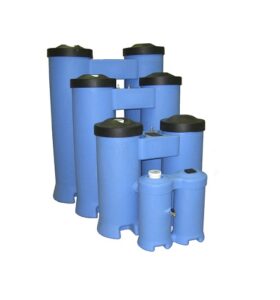

Separatory woda/olej serii M opracowano w celu oddzielenia oleju z kondensatu wykraplającego się w instalacjach sprężonego powietrza. Separatory wody i oleju serii M mogą być stosowane w różnych aplikacjach. Badanie jakości wody zaleca się wykonywać co najmniej raz w miesiącu, w celu kontroli poziomu zanieczyszczeń w odprowadzonym kondensacie. W przypadku osiągnięcia maksymalnego stężenie oleju, wkłady filtracyjne należy wymienić.

Zalety:

nieskomplikowany system montażu,
łatwy do zainstalowania,
kompatybilne z dowolnymi spustami kondensatu,
odseparowuje olej,
pozostała zawartość oleju < 10 ppm,
prosty w obsłudze i eksploatacji,
nie wymagany dodatkowy zbiornik kondensatu (unikamy gromadzenia się bakterii),
mała kompaktowa konstrukcja,
zawór kontrolny oraz zestaw testowy do celów pobierania próbek

model		Strefy zimnego klimatu 15°C 60%RH		Strefy klimatu umiarkowanego 25°C 60%RH		Strefy gorącego klimatu 40°C 100%RH
M 4	2,89		2,43		1,23		Maks. adsorpcja oleju[kg]
	4,82/170,22		4,04/142,80		2,05/72,32		Maks. FAD [Nm³/min]/[scfm]
	2,3		3,4		6,3		Maks. przepływ kondensatu [l/h]⁽²⁾
M 8	6,01		5,04		2,55		Maks. adsorpcja oleju [kg]
	10,01/353,55		8,40/296,60		4,25/150,21		Maks. FAD [Nm³/min]/[scfm]
	4,7		7,1		13,1		Maks. przepływ kondensatu [l/h]⁽²⁾
M 20	14,64		12,28		6,22		Maks. adsorpcja oleju [kg]
	24,40/861,73		20,47/722,92		10,37/366,12		Maks. FAD [Nm³/min]/[scfm]
	11,4		17,2		32,0		Maks. przepływ kondensatu [l/h]⁽²⁾
M 35	25,40		21,31		10,79		Maks. adsorpcja oleju [kg]
	42,34/1495,07		35,52/1254,24		17,99/635,21		Maks. FAD [Nm³/min]/[scfm]
	19,8		29,8		55,6		Maks. przepływ kondensatu [l/h]⁽²⁾

			M 4	M 8	M 20	M 35
Zakres temperatur roboczych			1,5 – 45 °C (max. 65°C)		35 – 113 °F (max. 149 °F)
Media robocze			Kondensat (powietrze, woda, olej); Nieagresywne, rozcieńczalne
Ilość króćców wejściowych			1	2	2	4
Ilość przyłączeń wyjściowych			1	1	1	1
Typ przyłącza		Końcówka do węża Ø int. 10 mm
Zawartość oleju	< 10ppm
Harmonogram serwisu	Gdy jeden z poniższych parametrów zostanie spełniony: – Przepracowanie 4000 roboczogodzin przez kompresor⁽²⁾ – Upłynięcie 12 miesięcy bez względu na ilość przepracowanych motogodzin – Stężenie oleju na króćcu wyjściowym osiągnie poziom określany przez lokalne prawa i dyrektywy.
WYMIARY
A [mm]	416			730	820	960
B [mm]	243			343	366	386
C [mm]	411			680	940	1137

⁽¹⁾Maks. objętość kondensatu przy pojedynczym zrzucie wynosi 0,125 ltr.

⁽²⁾Przy przeniesieniu 2,5mg/m³ oleju kompresora i nominalnej FAD. Niższe/wyższe ilości przeniesionego oleju oznaczają proporcjonalnie dłuższą/krótszą żywotność (np. jeśli przeniesienie oleju wynosi 5mg/m³ to żywotność zostaje zredukowana do 2000 motogodzin).
